錳鋅功率軟磁鐵氧體材料特性
發佈時間:2016-8-8 14:28:22

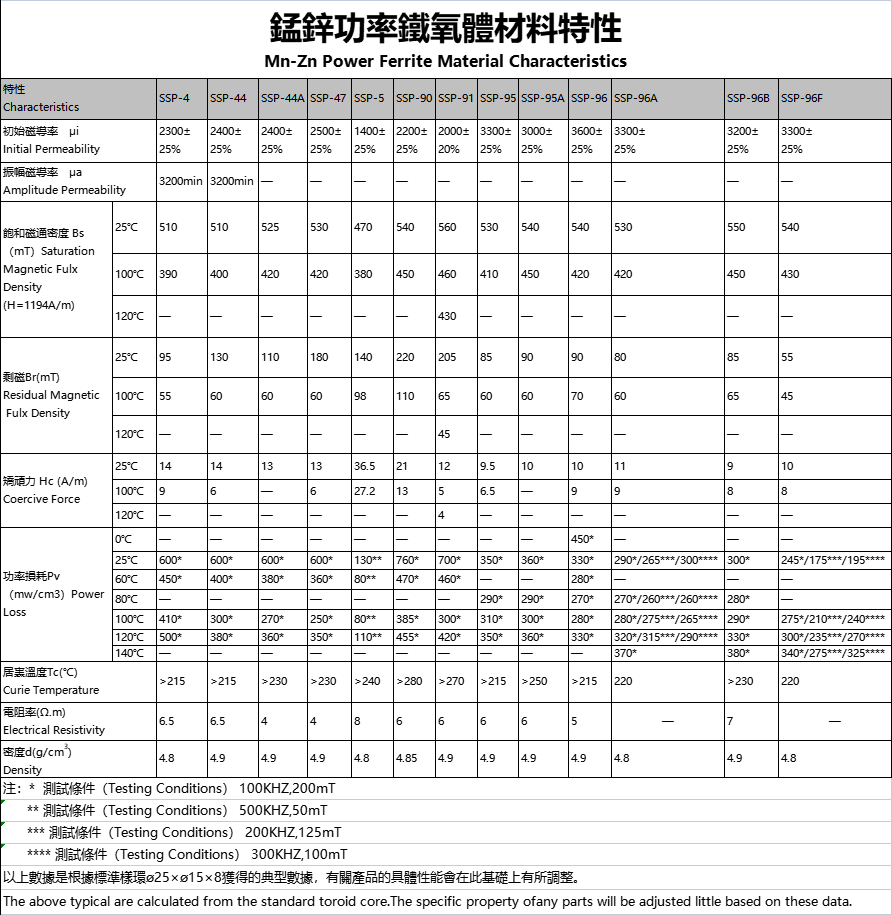

錳鋅功率鐵氧體材料特性
Mn-Zn Power Ferrite Material Characteristics
特性
Characteristics
SSP-4 SSP-44 SSP-44A SSP-47 SSP-5 SSP-90 SSP-95 SSP-95A SSP-96
初始磁導率 μi
Initial Permeability
2300±
25%
2400±
25%
2400±
25%
2500±
25%
1400±
25%
2200±
25%
3300±
25%
3000±
25%
3600±
25%
振幅磁導率 μa
Amplitude Permeability
3200min 3200min
飽和磁通密度 Bs(mT)Saturation Magnetic Fulx Density(H=1194A/m) 25℃ 510 510 525 530 470 540 530 540 540
100℃ 390 400 420 420 380 450 410 450 420
剩磁Br(mT)
Residual Magnetic
 Fulx Density
25℃ 95 130 110 180 140 220 85 90 90
100℃ 55 60 60 60 98 110 60 60 70
矯頑力 Hc (A/m)
Coercive Force
25℃ 14 14 13 13 36.5 21 9.5 10 10
100℃ 9 6 6 27.2 13 6.5 9
功率損耗Pv(mw/cm3)Power Loss 0℃ 450*
25℃ 600* 600* 600* 600* 130** 760* 350* 360* 330*
60℃ 450* 400* 380* 360* 80** 470* 280*
80℃ 290* 290* 270*
100℃ 410* 300* 270* 250* 80** 385* 310* 300* 280*
120℃ 500* 380* 360* 350* 110** 455* 350* 360* 330*
居裏溫度Tc(℃)
Curie Temperature
>215 >215 >230 >230 >240 >280 >215 >250 >215
電阻率(Ω.m)
Electrical Resistivity
6.5 6.5 4 4 8 6 6 6 5
密度d(g/cm3)
Density
4.8 4.9 4.9 4.9 4.8 4.85 4.9 4.9 4.9
注:*  測試條件(Testing Conditions) 100KHZ,200mT
      ** 測試條件(Testing Conditions) 500KHZ,50 mT
以上數據是根據標準樣環ø25×ø15×8獲得的典型數據,有關產品的具體性能會在此基礎上有所調整。
The above typical are calculated from the standard toroid core.The specific property ofany parts will be adjusted little based on these data.
